老黃講干式地暖第八十二期：防銹鋁板干貼地暖模塊用于地面調溫的應用優勢

地面調溫是提高三恒及五恒系統體感舒適度的關鍵技術，而影響地面調溫效果的核心在于輻射末端均熱層的導熱率大小，相同的空氣源熱泵主機，采用不同均熱層的地暖末端，其冬季地暖的熱舒適度和夏季地面調溫的體感舒適度明顯不同，且在系統節能和使用便捷性方面也有明顯差異。防銹鋁板干貼地暖模塊采用3 cm厚鋁板保溫模塊替代6cm厚濕式地暖水泥回填末端，導熱率提高了180多倍，保溫厚度提高約60%，夏季輻射供冷量提升了近3倍，18℃以上高水溫供冷不結露，無地面含水量超標地板、墻根返潮霉變隱患；散熱量提高了60%以上，讓冬季地暖更加舒適，且消除了南方地暖地板區不夠熱的隱患，冬季供暖夏季供冷，一地兩用大幅提高了地暖的利用率，讓南方地暖使用期由冬天2個月延長到全年9個月，地暖變成了“全年空調”。本文重點分享防銹鋁板干貼地暖模塊更適合地面調溫的技術原理和應用優勢。

一、防銹鋁板干貼地暖模塊簡要

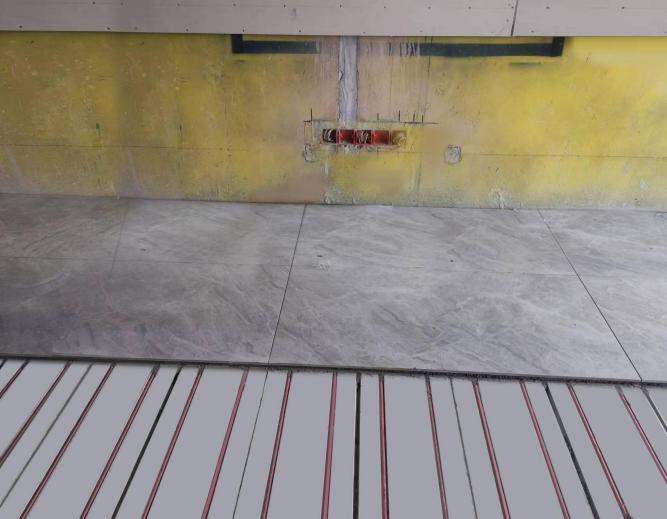

采用防銹合金鋁板和高密度環保擠塑板溝槽復合而成，模塊厚度3cm，采用大面積.單管槽.萬能盤管結構設計，抗壓強度25噸/㎡，防銹合金鋁板抗水泥腐蝕，表面增加氟碳涂層，提高與水泥附著力和粘接強度，模塊中間預留1根錨固空槽，讓水泥下沉到空槽底部1.8cm，形成地面板樑牢固結構，表面可濕貼、薄貼或干貼地磚，總成厚度5-7cm，或表面自流平后鋪地板，原地面不需要找平，簡單整平即可。全鋁板均熱+薄水泥蓄熱，標況供熱量高達146W，比普通濕式地暖提高60%，標況供冷量達46W，比普通濕式地暖提高約3倍。地暖效果好、地面調溫供冷量大、施工簡便、無地磚松動和地板響聲、霉變等隱患、升溫快可即開即用行為節能一半費用！尤其適用于分戶式高效地暖.兩聯供及地面調溫五恒系統等場合。

2020年開始，鋁板干式地暖已列入國家裝配式建筑標準及超低能耗建筑設計標準的推廣技術，享受裝配率加12分獎勵政策。

二、防銹鋁板干貼地暖模塊能做好地面供冷調溫的技術原理

1、輻射供熱供冷量大

采用大連理工大學吳小舟教授研發的濕式地暖、干式地暖輻射供暖供冷計算軟件，得出在平均水溫45℃時，Dn16管150間距鋁板干式地暖地板區散熱量是117.4W，與檢驗報告數據相當；而Dn16管150間距濕式地暖地板區散熱量89.4W，鋁板干式地暖增加了28W，增幅達32%。相同水溫下，實測鋁板干式地暖溫度比普通濕式地暖增加約5℃，平均水溫越高，鋁板干式地暖的散熱量增幅越大，平均水溫越低，鋁板干式地暖的供冷量增幅越大。因此，地暖均熱層材料的導熱率，是影響地暖及地面供冷效果的主要因素！

鋁板導熱系數比混泥土提高了180倍，均熱能力強地面熱惰性小，經計算濕式地暖標況供冷量約16W（平均水溫18℃），鋁板干式地暖標況供冷量實測為46W，提高了近3倍，體感舒適度明顯更高，從而實現夏季高水溫供冷，開門窗不結露，且沒有水泥回填層蓄冷帶來的地板含水量超標霉變安全隱患！

2、防銹鋁板干貼地暖模塊保溫性能好

采用3cm厚的高強度擠塑保溫板復合，保溫厚度相對提高了約60%，相當于地面絕熱保溫層；用鋁板替換水泥回填層均熱，消除了水泥蓄熱對保溫的負面影響。眾所周知，冷空氣比重大，下沉于地面容易被水泥層吸收降低空調效果；冷量遇干式地暖模塊則不被吸收，這樣就減少了向下傳冷損失，自然可提高空調冷量利用率，從而使夏季空調更加涼爽.舒適.節能！提高末端的保溫性能，可降低室內約20W左右的冷熱負荷，可低配10%左右的中央空調負荷，綜合性價比自然較高。

三、傳統濕式地暖用于地面供冷調溫存在的主要技術隱患

1、輻射供冷量小.體感舒適度差：根據清華大學劉曉華教授《輻射地板供冷量及表面溫度分布的簡化計算方法》中地面供冷量計算公式：Q冷=(Ta-Tm)*λ*S/L （Ta-房間溫度，Tm-進回水平均溫度，λ-傳熱系數，S-供冷表面積，L-介質厚度）。

可以看出：在相同工況下，地面輻射供冷量大小與地暖均熱層的傳熱系數成正比，與地暖層的結構厚度成反比。濕式地暖用水泥回填層均熱，傳熱系數是1.28 W/(m.K)，地暖回填層末端含貼地磚的標準厚度是10.5cm；干式地暖用鋁板層均熱，傳熱系數是237W/(m.K)，相比濕式地暖提高了180倍，含面層復合熱阻比濕式地暖降低了約80%，干式地暖貼地磚總厚度是7cm，所以，普通濕式地暖的標況16℃供冷量很小，每平方僅16W左右，20℃以上高水溫的輻射供冷量幾乎為零，因此，開關濕式地面調溫對夏季室溫基本無影響，輻射對流比很低，成為“輻射不夠風來湊”的偽輻射五恒系統，體感舒適度較差，與開空調或全空氣空調相當。而鋁板干式地暖的標況供冷量較大，每平方高達46W，其輻射對流比達40%，接近人體的輻射對流散熱比，因而夏季體感舒適度較高。

2、熱惰性過大.地面結露風險高：濕式地暖保溫板厚20mm，水泥回填層厚度標準為：DN16管回填層厚度40mm、DN20管回填層厚度50mm，加上地磚和水泥粘接層厚度45mm，地磚地板混裝戶型的濕式地暖總成厚度標準是10.5cm和11.5cm，一方面嚴重高于南方住宅進戶門檻高度7.8cm，安裝時需要業主抬高進戶門；另一方面，水泥導熱率過低，含面層的復合熱阻大，水泥厚熱惰性大，需用較低水溫供冷，低溫供冷容易產生地面結露，特別是進門廳和靠近陽臺大玻璃的地面。

3、水泥回填層蓄冷導致地板含水量超標霉變隱患：水泥回填層在長時間低溫蓄冷時，會吸收地暖管外壁凝露水和空氣中水份，大幅提高地面含水量，導致地板含水量超標而出現返潮霉變、墻根發霉、地磚松動等現象。

四、防銹鋁板干貼地暖模塊用于輻射供冷具有以下獨特技術優勢

1、供冷量大可做良好的地面調溫：全鋁板均熱+薄水泥蓄熱，標況16℃的地面供冷量高達46W，比普通濕式地暖提高約3倍，輻射對流比提高約40%，可實現18℃以上高水溫供冷，夏天地面23℃左右，既無結露隱患，也無腳冷現象。

2、提高夏季空調舒適度：地面調溫可降低風盤的對流制冷負荷，提高了室內輻射供冷比例，不改變室內濕度，水空調不干燥，大幅提高夏季空調的舒適度。

3、降低夏季空調噪音：地面供冷可以讓空調低風檔運行，噪音低于25分貝，達到靜音空調效果。

4、輻射供冷無結露隱患：鋁板干式地暖無回填.熱惰性小.冷熱反應快，有利于精準控溫，18℃以上高水溫供冷，地板區地暖管外壁沒有冷凝水無結露隱患，地磚區不會改變水泥粘接層的含水量，沒有含水量超標地磚松動隱患，相反，利用防銹鋁板干貼地暖模塊的錨固空槽結構，可長期消除地磚松動隱患。

5、方便實施精準恒溫控制：地面供冷不宜采用低溫水，容易產生腳涼和結露隱患，控制好地面調溫水溫至關重要，1臺空氣源主機要做地面調溫必須采用溫控中心，鋁板干式地暖冷熱反應快，水溫控制偏差小，更適合做精準的恒溫控制；如采用雙水溫空氣源或2臺主機，可不用混水泵站溫控中心，將輻射側主機出水溫度設置最低17℃即可。

6、消除樓上下走動干擾隱患：防銹鋁板干貼地暖模塊采用了3cm厚的高強度保溫板復合，可為樓板減震隔音，消除了樓上下走動的干擾隱患，同時可提高地面的舒適彈性腳感。

7、供暖供冷時間長舒適度高：鋁板干式地暖的供冷量大，夏季采用高水溫地面調溫5個多月，冬季高效地暖3個多月，沒有地暖不熱隱患，一年工作9個月，可長期保持室內良好的體感舒適度，尤其適用于易空調病、淺睡眠的家庭。

8、提高健康人居環境品質：地面調溫三恒五恒空調具有良好的微風循環空氣流組織，無空氣交叉感染和漏氟隱患，如配合負氧離子涂料，負氧離子濃度大于5000個/cm3,達到國家康氧小鎮森林氧吧的標準，會讓人神清氣爽，大幅提高睡眠質量！相對普通氟空調，大幅提高了健康人居環境品質。

9、消除水機兩聯供安裝時傷樑隱患：鋁板干式地暖地面調溫，可減少風機盤管的冷負荷，減小風盤支管外徑尺寸，將正常支管保溫外徑40mm將至20mm左右，完全消除了穿梁打孔的傷樑隱患。

五、防銹鋁板干貼地暖模塊簡易施工三步驟

1、整平地面：地磚區對地面無平整度要求，裝修公司對地面整平即可，中間不能有線管。

2、鋪模塊：先在地面鋪設一層防潮墊，按設計圖擺放防銹鋁板干貼地暖模塊（3cm厚）和彎頭板（輻射供冷需用全鋁彎頭板），對槽鋪設服帖，遇局部起拱用發泡劑點粘及美固釘固定，根據房間尺寸裁切模塊滿鋪。

3、盤管道排氣試壓：用腳將地暖管踩入溝槽不凸出模塊表面，拼縫處用鋁箔膠帶，連接分水器，注水試壓，開機排氣的制冷出水溫度設為最高。交付業主驗收并移交裝修，餐客廳地磚區按正常工藝鋪貼地磚，房間地板區用水泥找平或自流平墊高后鋪地板。

驗收標準：

1、按圖鋪設3cm厚地暖模塊并點粘固定，地暖竣工厚度不大于3.2cm。

2、地暖嵌入溝槽后不凸出表面5mm。

3、地暖模塊固定后表面服帖，沒有起拱晃動和應力凸起現象。

4、單路小于10平方用單S盤管，大于10平方采用雙S盤管。

5、所有拼縫處用鋁箔膠帶粘貼服帖。

六、結語

1、地面調溫可提高夏季空調的輻射對流比，大幅改善空調舒適度、降低風盤噪音、簡化水空調安裝配件并消除傷樑隱患、進而提高睡眠質量等功能優勢。

2、影響地暖末端散熱量和供冷量的主要因素是均熱層導熱率、地暖末端保溫性能。

3、濕式地暖的標況供冷量約16W，鋁板干式地暖的標況供冷量實測為46W，提高了近3倍，可明顯提高兩聯供.五恒系統的體感舒適度。防銹鋁板干貼地暖模塊用于高水溫供冷，實現輻射供冷開門窗不結露。

4、防銹鋁板干貼地暖模塊用于地面供冷調溫，具有供冷量大、無地板含水量超標霉變隱患、無地磚松動隱患、為樓板減震隔音、冷熱反應快便于精準控制等技術優點。

5、冬天用地暖、夏天用地面調溫，將地暖使用期由1個多月延長到8個月，可快速改變南方地暖“冬天短不太實用”的消費觀念，地面調溫已成為健康兩聯供和輻射五恒系統的新賣點。

6、防銹鋁板干貼地暖模塊符合《裝配式建筑評價標準》，裝配率一次加 12 分；對用戶是“即開即用的舒適”，對開發商是“拿地即拿分”的低碳標簽。
