老黃講干式第八十一期:公寓房五恒森林氧吧系統優化配置方案及業主體驗評估
暖通舒適家居產業自2024年升級為五恒系統之后,大量的別墅裝修紛紛采用五恒科技系統,讓室內達到一年四季恒溫、恒濕、恒氧、恒靜、恒潔的高舒適環境,但常規五恒系統的主機設備和輻射對流末端因占地面積和空間較大,公寓房里很難安裝,特別是全空氣五恒。公寓房的空調機位普遍較小、層高較低、衛生間狹小且臨近臥室、裝修預算有限,需要將常規五恒系統主機側設備和輻射對流末端等進行優化瘦身,才能確保安裝交付和長期穩定性。本文重點分享南京一套150㎡四房兩廳公寓房的五恒森林氧吧系統方案,功能涵蓋了業主關心的動靜分區、凈煙凈醛、體感舒適、節能健康、白天好會客和晚上好睡眠、開門窗不結露、綜合造價低等方面,為南方公寓房五恒系統的推廣提供參考模板。
一、項目需求概況
1、南京公寓房住宅,四房兩廳,建筑面積150平,采暖面積約106平,層高2.8米。三口之家,男主人(46歲)、女主人(43歲)、兒子(15歲),注重居住舒適性與長期使用費。
2、餐客廳:平時朋友聚會多,對客餐廳對流量要求高、噪音要求不敏感。
3、臥室和書房:常用2個臥室,書房不常用、要求夜間體感舒適度高、靜音好睡眠。
4、生活習慣:男主人吸煙,女主人愛做飯,時常有親友聚餐和留宿,對空氣清新度要求高。工作日白天家里沒人,女主人偶有失眠。
二、設計依據
1、戶型圖紙。
2、設計規范
《民用建筑供暖通風與空氣調節設計規范》GB50736-2012
《夏熱冬冷地區居住建筑節能設計標準》JGJ134-2010
《輻射供暖供冷技術規程》JGJ142-2012
《裝配式地面輻射供暖供冷系統技術規程》T/CECS1274-2023
《預制吊頂輻射板加獨立新風空調系統技術規程》T/CECS1468-2023
《地面輻射供暖安裝施工圖集》12K404
《輻射供冷末端安裝施工圖集》12SK407
《住宅項目規范》GB 55038-2025
《好房子技術導則》T/CECS 1800-2024
3、夏熱冬冷地區南京氣候環境的相關基礎數據。
|
夏季 |
冬季 |
||
|
空氣調節室外計算干球溫度 |
34.4℃ |
空氣調節室外計算溫度 |
-2.2℃ |
|
空氣調節室外計算濕球溫度 |
27.9℃ |
空氣調節室外計算相對濕度 |
75% |
|
夏季室外平均風速 |
3.1m/s |
冬季室外平均風速 |
2.6m/s |
4、南京室內設計參數
|
房間 |
冬季空調 |
夏季空調 |
新風量 |
噪音要求 |
||
|
名稱 |
溫度(℃) |
相對濕度(%) |
溫度(℃) |
相對濕度(%) |
m3/h.p |
dB |
|
客廳 |
20 |
≥40 |
26 |
≤55 |
≥30 |
≤35 |
|
餐廳 |
20 |
≥40 |
26 |
≤55 |
≥30 |
≤35 |
|
臥室 |
20 |
≥40 |
26 |
≤55 |
≥30 |
≤35 |
|
臥室 |
20 |
≥40 |
26 |
≤55 |
≥30 |
≤35 |
|
其它房間 |
20 |
≥40 |
26 |
≤55 |
≥30 |
≤35 |
注:客餐廳新風量和供冷量能滿足10人聚會的標準要求。
5、南方公寓房輻射空調五恒系統的負荷設計
|
類型 |
建筑負荷 |
新風負荷 |
總負荷 |
|
|
顯熱 |
潛熱 |
|||
|
總冷負荷(KW) |
14KW |
|||
|
冷指標(W/m2) |
90.0 |
30 |
20 |
140 |
|
總熱負荷(KW) |
12KW |
|||
|
熱指標(W/m2) |
100 |
20 |
120 |
|
注:夏季輻射對流比64%,確保良好的體感舒適度;建面150m2新風量500m3/h。
三、設計范圍
雙水溫熱泵主機、頂地高效輻射末端、冷樑風盤或中央新風除濕機、中央控制及房間溫濕度控制器,客廳增加1臺干式風盤、一年四季恒溫、恒濕、恒氧、恒靜、恒潔,夏季輻射供冷量不低于60%,開門窗不結露,全屋頂墻采用負氧離子健康涂料,負氧離子濃度不低于5000個/cm3,可長期消除甲醛和異味,即公寓房用五恒森林氧吧系統。
四、公寓房五恒森林氧吧系統優化配置方案
1、總體方案:
餐客廳、臥室、書房均為頂地輻射空調區,餐客廳地面飾材為地磚,房間為地板,頂面鋪設天脈遠紅外高效輻射模塊,地面鋪設防銹鋁板干貼地暖模塊,含貼磚厚度不高于7.5cm,不影響進戶門檻高度,不需抬高或更換進戶門!
采用“高溫供冷.低溫除濕”安全設計方案,頂地輻射末端實現夏季18℃以上高溫水供冷,開門窗不結露,除濕新風系統實現低溫除濕;冬季水溫28℃以上低水溫節能供暖。輻射對流比高于60%,與人體的輻射對流散熱比吻合,負氧離子濃度高于5000個/cm3,可確保良好的體感舒適度,輻射空調五恒森林氧吧系統可達到國家康氧小鎮及好房子的各項指標要求,長期分解甲醛、煙味,晚上可明顯提高睡眠質量。
2、空氣源主機
采用1臺8匹雙水溫熱泵機組,3匹供對流5匹供輻射,安裝在中央空調機位里。夏季熱泵輻射對流制冷量共21.4kW,主機低溫側出水溫度7℃,直供冷樑風盤或新風除濕機實現低溫除濕,3匹低溫制冷量8.1kW;高溫側出水溫度17℃,5匹高溫制冷量13.3kW,直供頂地輻射末端實現高溫供冷。冬季熱泵制熱量共23.9kW,主機進出水溫度30/35℃,直供頂地輻射及對流末端。主機內置了變頻水泵和小水箱,可省掉常規熱泵主機的混水泵站、水箱及聯控裝置。室外無水箱,主機安裝簡易不占空間。

3、頂地高效輻射末端
頂地采用“同水溫.變末端”的優化設計方式,即用不同輻射強度的輻射末端,滿足相同水溫下頂地表面溫度不同的舒適需求,遠紅外頂面溫度比地面防銹鋁板表面溫度略低2℃。頂地高效輻射末端承擔室內的顯熱負荷,夏季在18℃高溫冷水時提供約90W的輻射供冷量,確保60%的輻射對流比及最佳體感舒適度。
頂面輻射末端采用3cm厚100間距的裝配式遠紅外高效輻射模塊,法向發射率0.87,嵌入外徑13的PE-RT盤管,中間無接頭一管到底,完全根除滲漏水隱患。表面固定耐水石膏板并涂刷負氧離子涂料,總成厚度4.8cm。
地面采用3cm厚100間距的防銹鋁板干式地暖模塊,嵌入外徑13PE-RT盤管,中間無接頭,不需水泥回填,直接在模塊上貼磚或自流平后鋪地板,含面層總成厚度約5-7cm。夏季16℃標況的供冷量高達46W。
4、除濕新風對流末端

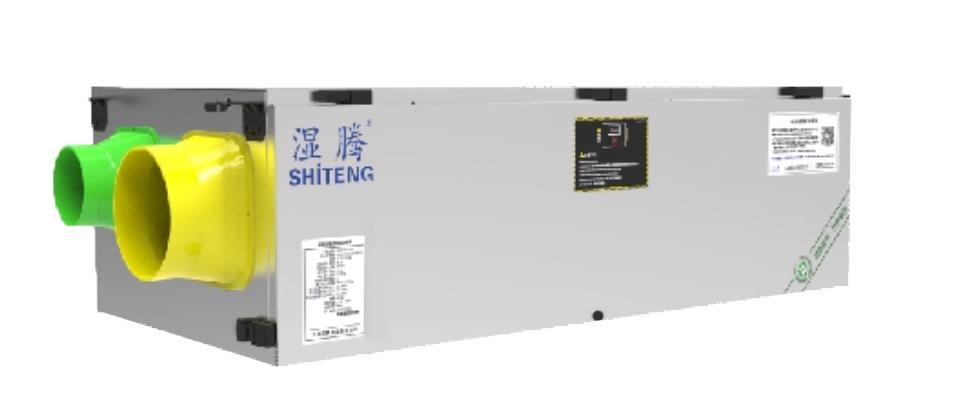

采用2臺冷樑風盤(DN75風口),或1臺中央新風除濕機(DN110風口),餐客廳增加1臺干式風盤的動靜分區設計方案。冷樑風盤分別安裝在客主衛生間吊頂里,冷樑風盤前后分別有8個DN75進回風口,通過進回保溫風管給餐客廳和4個房間提供循環除濕新風,承擔室內的夏季潛熱負荷,預留2個回風口接室外新風;供暖季設定水溫28℃,頂地輻射和對流末端共同承擔熱負荷,或設定45℃單獨開地暖。

5、動靜分區設計
為消除五恒系統客餐廳人多聚會較悶的隱患,采用動靜分區的人性化設計,在餐客廳增設1臺干式風盤,利用干式風盤10℃低溫水的高效除濕制冷、及18℃高溫水的高效制冷技術優勢,結合遠紅外高水溫輻射供冷,可完善解決開門窗不結露、人多聚會不悶等問題,優于目前集中式毛細管五恒科技房。干式風盤采用直流無刷電機,噪音小于30分貝,平時可關閉,聚會時打開。
6、五恒控制系統配置
1)每個房間設置溫濕度露點控制器,根據設定溫度和動態計算露點,通過保溫分水器支路上的旋轉式執行器,實現分室溫度控制和防結露保護控制。
2)可選配1套中央集控系統,方便業主手機遠程控制。
3)采用負氧離子涂料的,可根據業主需要配置1個數顯負氧離子檢測儀,手機隨時顯示健康空氣9方面數據,(溫度、濕度、負氧離子、CO2、甲醛、TVOC、PM2.5、PM10、PM1)
7、保溫分集水器
頂面采用6路、地面采用8路保溫分水器(含2衛),頂面保溫分水器可安裝在衛生間吊頂里,或地柜里增加1根排氣立管。地面保溫分水器安裝在廚房地柜里。保溫分水器采用全銅保溫加工并集成旋轉式電動球閥,配置過濾器,進回水壓力表、壓差旁通管尾件,具有防結露控制和安裝維修方便等優點。
8、全屋涂刷負氧離子健康涂料
將涂料基材與納米化天然礦物質粉、改性石墨烯等無機材料進行復合,提升了涂料的硬度和韌性,防潮防霉、零甲醛、零VOC、天然無味,可長期釋放負離子,與空氣中氧和水結合,長期釋放負氧離子濃度長期保持在5000個/cm3以上,達到森林氧吧及國家康養小鎮的設計標準。即刷即住,可幫業主提前3個月入住,是傳統涂料及藝術墻面的技術升級。每桶20kg涂刷2遍約75平方。
五、五恒森林氧吧系統末端10項技術優點
1.輻射量大可18℃高水溫供冷:全鋁板均熱+遠紅外輻射,頂地標況供冷量高達130W,可實現夏季18℃以上高水溫供冷、冬季28℃以上低水溫供暖,比普通毛細管輻射供冷水溫提高約5℃,從根本上消除結露隱患,可開窗換氣。
2.末端高效系統更穩定:遠紅外輻射板將頂地保溫和高效輻射相結合,導熱率比水泥石膏提高了180多倍,省去了大量接頭和地面水泥回填層,省掉了混水泵站和聯控,可根據房間溫濕度及露點溫度直控分水器,系統簡單穩定性高。
3.鋪設面積大可主機直供末端:頂面和地面均可滿鋪,鋪設面積比毛細管提高了2倍多,水容量提高了4倍多,相當于管道式水箱,可鎖定主機最低出水18℃直供末端,讓輻射系統更高效。
4.不占層高可增加負氧離子5000個/cm3:頂面輻射板安裝在梁上部房頂,不占樑下凈高度;地面輻射模塊厚度3.5cm,不用水泥回填節省層高。墻面粉刷負氧離子健康涂料,長期釋放負氧離子濃度約5000個/cm3,達到森林氧吧標準。
5.頂地保溫系統節能50%以上:頂地鋪設高效輻射板,相當于做了頂地厚實保溫層,可降低空調負荷約40W,保溫節能+隨時開關行為節能,比濕式地暖空調節能50%以上。
6.頂地鋪設室內減震隔音:輻射模塊具有良好的減震隔音性能,頂地滿鋪室內隔音效果好,讓家更安靜且腳感舒適。
7.中間無接頭無滲水隱患:盤管中間無接頭,完全符合國家標準JGJ142-2012要求,根除了吊頂輻射板大量接頭的長期滲水隱患。
8.管徑粗水流輸配更順暢:采用外徑13內徑10盤管,每回路最大可盤15平方,相比外徑4.2mm、每回路盤4平方的毛細管末端,水流更順暢且無氣堵隱患,13管打孔對梁無任何傷害。
9.無地板響聲和地磚松動隱患:采用250KPa高強度保溫板與鋁板復合,抗壓強度高達25噸/平方,可滿足任何家居承重,大面積三層聯體模塊解決了地板響聲問題,防銹鋁板模塊解決了貼地磚的抗水泥腐蝕和松動隱患問題。
10.模塊化施工高效無隱患:采用裝配式干法施工,頂面用九厘板自攻螺釘固定輻射板工藝,地面采用簡易施工三步驟工藝,效率高且無裝修配合隱患。
六、項目造價及長期節能費用估算
系統造價共15.3萬元,按建筑面積約1020元/平方米,詳見預算表。
1、頂地保溫可減少約40W的空調負荷,該五恒系統的實際耗電負荷約60W。
2、17℃高水溫出水可讓主機能效比提高近一倍,總體節能一半左右。
3、冷熱反應快,可以像開關空調一樣行為節能,白天關機不影響晚上使用。
4、每個房間設置帶露點控制的傳感器,達到分室溫度和節能控制。
以上節能措施,可讓本系統達到良好的節能效果,每100平方地暖面積的峰谷電費可維持在300元/月左右,比常規中央空調地暖新風方案節省約2/3費用!
七、施工要點說明
(一)頂面遠紅外輻射模塊固定石膏板施工流程
1、固定九厘板:用膨脹螺釘在頂面固定一層九厘板(由裝修公司施工)。
2、固定輻射模塊:用4cm長自攻螺釘固定遠紅外輻射模塊。
3、嵌管道注水試壓:嵌入13盤管每回路最大管長度90米,14平方以內用一分二適配器,用裁切鋁板彎頭預留照明燈線。
4、固定面層:用5cm長自攻螺釘固定石膏板,石膏板裁切尺寸600*2400。(由裝修公司施工)
(二)地面防銹鋁板干式地暖模塊簡單施工三步驟工藝
1、整平地面:地磚區對地面無平整度要求,裝修公司對地面整平即可,中間不能有線管。
2、鋪模塊:先在地面鋪設一層防潮墊,按圖擺放防銹鋁板地暖模塊(3cm厚),對槽鋪設服帖,遇局部起拱用發泡劑點粘固定,根據房間尺寸裁切模塊滿鋪。
3、盤管道排氣試壓:用腳踩入Dn13專用管,拼縫處用鋁箔膠帶,連接分水器,注水試壓,開機排氣的制冷出水溫度設為最高。
八、業主體驗評估
1.負氧離子使空氣清新睡覺更香
全屋涂刷負氧離子健康涂料,室內負氧離子濃度從150個/cm3提升至5000個/cm3以上,達到森林氧吧標準,可分解甲醛煙味、去除異味,凈化空氣,提高睡眠質量??商崆鞍嵝录遥諝馇逍?,業主沒有甲醛傷害隱患,抽煙不需要到室外!
2.體感舒適度更高,幸福感滿滿
五恒森林氧吧系統輻射對流比高于60%,與人體的輻射對流散熱比相吻合,體感舒適度極佳,超越享受集中式五恒科技房的幸福生活:可開門窗不結露,朋友聚會更開心,室內靜音無風感,森林氧吧空間讓老人健康長壽!
3. 頂地保溫節能,運行費低無任何壓力
頂地保溫可為室內降低40W的空調負荷,輻射空調利用率高,升溫快效果好,還可局部關閉行為節能,建面380平方別墅的月電費可控在800元左右,比常規空調地暖方案節省約2/3以上,無任何生活成本壓力!
4. 操作簡便.智能時尚,沒有誤操作隱患
中央集控系統+負氧離子檢測軟件,即可遠程操作行為節能,也可以隨時檢測分享負氧離子濃度、甲醛、PM2.5、CO2等健康空氣9方面數據,操作簡便智能時尚!沒有任何誤操作結露隱患!
5. 森林氧吧空間有助于孩子健康成長
五恒森林氧吧空間靜音舒適,干式地暖模塊為樓板減震隔音,樓上樓下不打擾,安靜環境有助于提高學習效率,森林氧吧環境有助于孩子身體健康和智力發育!
