遠紅外干式水地暖模塊系列

一、遠紅外干式水地暖模塊概況

遠紅外干式水地暖模塊是南京天脈遠紅地暖科技有限公司生產的專利技術產品（專利號：ZL202020588787.9），采用金色鋁板、納米竹碳纖維遠紅外地暖發射布、高密度環保擠塑板三層復合而成，將環保鋁板干式地暖模塊與低溫遠紅外徑向輻射技術相結合，遠紅外法向全發射率高達0.87，高于國家標準0.83，具有理療養身、不占層高、升溫快、環保節能、減震隔音、施工便捷等獨特優勢，是一項入選《百年中國》科技匯編的地暖技術。在相同水溫下，可提高體感溫度4-5℃，達到“暖身養身”健康地暖的優越效果，適合鋪設地板或地磚的主臥室、老人房、兒童房等健康地暖場合。

本產品不僅解決了傳統濕式地暖占層高、散熱慢、能耗高、安裝復雜等缺點，還增加了普通干式地暖所不具備的低溫遠紅外徑向輻射功能，具有理療養身功效。模塊上方可直接鋪裝地板，既增強地面舒適彈性腳感，又相對提高空間體感溫度。通過了國家遠紅外中心檢測并得到了行業專家的高度評價，是目前地暖行業高技術含量的創新產品。

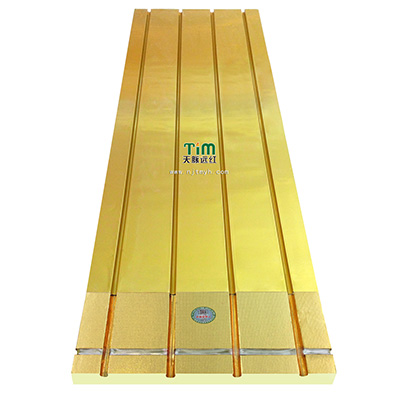

                    遠紅外鋁板干式地暖模塊                                                       遠紅外地磚型平板干式地暖模塊

二、遠紅外干式地暖模塊功能特點

1、遠紅外理療養身功效——通過國家遠紅外中心檢測，該模塊遠紅外法向全發射率高達0.87，高于國家標準0.83，具有①改善人體血液循環和微循環系統，②促進新陳代謝，③提高免疫力，④增強心腦血管機能等理療養身四方面作用。在醫學上稱為“生命之光”，對人體沒有任何負面影響。

2、安全環保——消除了地暖保溫板直接受熱揮發的非環保隱患。

3、節省層高——傳統濕式地暖必須水泥回填，總成厚度10.5cm，本地暖模塊厚度3.5cm，表面直接鋪設地板，總成厚度僅5cm，既不影響室內層高又保持地板良好的舒適腳感。

4、溫度高——散熱量高達146瓦，地板表面溫度可達28℃，房間溫度可達25℃左右，相比普通鋁板干式地暖，房間溫度提高了1-2℃，相比普通濕式地暖，房間溫度可提高3-4℃，體感溫度提高了6-8℃。

5、升溫快——升溫時間僅30分鐘左右，比傳統濕式地暖升溫時間快6-8小時，比普通鋁板干式地暖快1小時左右，滿足地暖即開即用要求。

6、節能省錢——模塊絕熱性能好，消除了戶間傳熱損失，比濕式地暖減少約25%熱損失；即開即用，白天上班可關地暖12小時不影響晚上采暖，行為節能50%左右。平均比普通濕式地暖節能至少40%以上。

7、安裝便捷施工配合簡單——采用自帶溝槽鋁板模塊，按照簡易施工三步驟，鋪裝盤管快捷可靠。相比傳統濕式地暖豆石混泥土回填，簡化了煩瑣安裝和配合工序，在鋪設地板前1天進場安裝，1-2天可完成100㎡的地暖鋪設，即裝即用。

三、遠紅外干式地暖模塊技術優勢

1、將納米竹碳纖維遠紅外技術和干式地暖輻射技術有機結合，使普通地暖區表面形成溫?zé)岬摹暗蜏?/span>遠紅外發射場”，實現了普通干式水地暖系統的遠紅外理療養身功能升級。

2、遠紅外發射布耐高溫達200度以上，消除了保溫板直接受熱出現的熱揮發隱患，使干式地暖更加環保。

3、具有專利技術的內凹U型管槽，既能自動鎖管，鋁板高導熱又可形成良好的散熱區，避免積熱隱患，保證地暖系統穩定運行，管槽有多種間距，可滿足不同地暖需求的場所安裝。

4、模塊抗壓強度可達250kpa，相當于25噸/平方米，同時具有優質鋪墊寶的所有功能，可以滿足各種家居重物的承重要求。

5、優越的保溫隔熱性能：厚度3.5cm的高密度擠塑板導熱系數小于0.03w/m.k，加上遠紅外隔熱反射布，使模塊具有優越的隔熱保溫性能，有效減少了向下傳熱損失，保溫層在70%的相對濕度下使用幾十年后其保溫性能仍能保持在80%以上。

6、良好的減震隔音性能：相比其他地暖保溫板，該模塊厚度更厚、密度更大，相當于優質的鋪墊寶，具有良好的減震隔音性能。

7、優良的防潮防霉性能：具有緊密的閉孔式蜂窩結構和極佳的抗水蒸汽滲透性能，吸水率比普通聚苯乙烯板要小10倍左右，有效地防止?jié)駳獾臐B透。

四、遠紅外干式地暖系統與傳統濕式地暖的具體比較

比較項目	遠紅外干式地暖系統	傳統濕式地暖系統

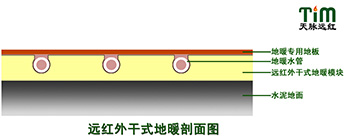

安裝結構示意
理療養身功能	低溫遠紅外徑向輻射，遠紅外法向全發射率0.87，具有理療養身功效	無
地暖層高	無需回填，模塊上面直接鋪地板，不額外增加層高。	濕式地暖先在水泥面上多層地暖材料復合鋪設，后用豆石水泥回填找平，高度一般為10公分左右。
熱傳導方式	遠紅外線發射、熱輻射、傳導、對流并存。	熱輻射。
節能程度	保溫層絕熱，熱量戶間傳遞流失少，即開即用行為節能，相對濕式地暖綜合節能40%以上。	向下熱損耗大，地暖不能關，無法行為節能。
環保狀況	反射布耐溫隔熱和強吸附過濾，消除了保溫板積熱揮發，地暖區室內環保。	普通地暖反射膜容易被水泥沙漿腐蝕而失效，熱量直接作用于保溫板，有一定熱揮發非環保隱患。
升溫時間	紅外線徑向熱輻射，升溫很快，一般升溫時間20分鐘左右，滿足地暖即開即用。	熱效應很慢，升溫時間很長，一般需要6-8小時。
安裝難易	地暖模塊化安裝，施工極為方便，一般在鋪地板前安裝。	多層復合、卡釘卡管、澆注地面，工序復雜，施工和配合較難，一般在裝潢前期安裝保養。
地面腳感舒適度	模塊本身相當于優質鋪墊寶，上面直鋪地板，具有彈性舒適腳感。	濕式地暖保溫層安裝在厚厚的水泥層下面，地板直接鋪裝在水泥面上，腳感干硬、舒適度較差。
投資造價	初投資略高，與進口暖氣片采暖相當，但后期使用節能效益更明顯。	造價和普通暖氣片采暖相當，如采用高端品牌材料復合，造價會更高。
運行費用	節能顯著，使用費用低，相對濕式地暖綜合節能40%以上。	能耗較高，使用費用高，比暖氣片采暖高約15%，比干式地暖高40%以上。
對建筑物承重	地暖模塊采用輕質材料復合，重量很輕，每平方重約2KG。	濕式地暖澆注豆石混泥土層，每平方重250KG，對建筑物承重負擔較大。

五、遠紅外干式地暖模塊系統安裝圖
