溫濕度露點控制器

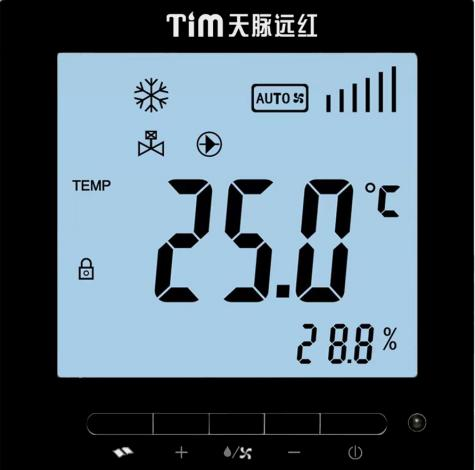

一、風盤輻射露點控制器（型號：TMFD-2/風盤+輻射）



（一）主要功能

1、液晶LCD顯示，繼電器觸點形式輸出。

2、測溫分辨率：0.1℃。

3、帶LED背光源。

4、雙設定溫度。

5、防凍保護。

6、支持RS485通信。

7、按鍵鎖功能(通過通信的方式實現)。

8、MODBUS RTU通訊協議，波特率4800/9600/19200，默認值：9600。

9、支持頂輻射+地輻射+有源除濕信號、輻射+風盤兩套空調控制系統。

10、支持參數掉電記憶功能。

（二）主要技術參數

1、輸入電源：AC220V±10%

2、自身功耗：＜1W

3、最大負載：3A(阻性負載)

4、測溫精度：1℃；濕度測量精度：5%

5、存儲運輸環境：-20℃～70℃，相對濕度＜93%

6、工作環境：-10℃～60℃

7、安裝尺寸：標準86暗盒

（三）操作說明

1、開/關機操作：短按鍵切換開機/關機。關機后關閉風機和閥。

2、工作模式設置：開機狀態下，短按鍵切換工作模式：制熱制冷。

3、設定溫度：開機狀態下，短按“+”/“-”進入修改設定溫度界面，然后通過“+”/“-”鍵來修改設定溫度，每按鍵一次設定溫度變化0.5℃；可通過長按“+”/“-”鍵實現快速修改。

4、設定范圍：10℃～35℃，出廠默認設定溫度為28℃。

5、查看露點溫度：開機狀態下，長按3秒，可進入露點溫度顯示界面，正中間顯示露點溫度；右下角露點設定溫度。



二、全輻射露點控制器（型號：TMDD-1/輻射+輻射）

（一）產品簡介

全輻射露點控制器是針對頂地高效輻射末端設計的房間溫度露點控制器，通過室溫與設定溫度比較及露點對比，對保溫分水器的電動閥進行精準控制，達到調節室內溫度、防止結露隱患目的，動態顯示各房間溫濕度和露點溫度，在表面將要結露前，提前關閉進水閥，實現智能防結露控制，是目前最為先進的溫控器。可通過458協議與熱泵主機、新風除濕機聯控。五恒系統分室控制可采用露點控制器+多參數傳感器顯示屏的簡化模式，降低業主操作難度。



（二）使用要點

露點控制器具有溫濕度顯示、防結露控制和聯控主機功能，防結露防的是裝有輻射板的表面結露，而不是室內空氣結露（如室內空氣結露了，輻射板表面早已結露），為了保證供冷表面不結露，安裝時必須將外置露點傳感器放置在彎頭鋁板回水槽內，用膠帶粘接溝槽內壁，與水管距離8cm左右，此處所測溫度與石膏板表面溫度很接近。

（三）技術參數

1、輸入電源：AC220V±10%

2、自身功耗：＜1W

3、最大負載：3A(最大可連接4個執行器)

4、測溫精度：0.5℃、濕度測量精度：5%

5、存儲運輸環境：-20℃~70℃，相對濕度＜93%

6、工作環境：-10℃~60℃

7、安裝尺寸：標準86暗盒

（四）主要功能及優點

1、鋼化玻璃面板，VATN高清顯示屏，效果好，壽命長。

2、電容觸摸按鍵，輕觸實現功能操作。

3、具備夏季防結露、冬季防凍保護功能。

4、具有鍵盤鎖功能，防止他人誤操作。

5、具有掉電記憶功能，通電恢復斷電前工作狀態。

6、測溫分辨率0.1℃，溫度控制帶寬可調。

7、帶LED背光源，供暖模式可變暖色光。

8、雙輻射系統，可兩級同時啟動，帶寬可調節。

9、帶有RS485通信接口，配套智能系統遠程控制。

（五）操作說明

1、開／關機操作：短按鍵切換開機／關機。

2、工作模式設置：開機時短按鍵切換制冷制熱模式：制熱／制冷。

3、設定溫度：開機后短按“△”／“▽”進入修改設定溫度界面，通過“△”／“▽”鍵來修改設定溫度，每按鍵一次設定溫度變化1℃，設定范圍：5℃～35℃。

4、查看露點及外置傳感器溫度：開機后長按中間水滴鍵約三秒，可進入露點/外置探頭溫度查看界面，中間顯示測量的外置溫度，左上方閃爍顯示的是動態露點溫度。
