環保型干式水地暖模塊系列

一、環保地板型干式地暖模塊

產品名稱：環保免地楞型干式地暖模塊
產品編碼：TB3560
型號規格：TB35-600-1800/16-150
外觀尺寸：長1800寬600厚35（管間距150mm)
專利號：ZL202020589219.0
產品品牌：天脈遠紅

1、結構簡要：采用耐高溫中堿織物地暖反射布作為反射隔熱層，與溝槽鋁板、高密度環保擠塑板三層復合而成。單塊面積1.08平方，模塊厚度3.5cm，鋪地板厚度5cm（專利號:ZL202020589219.0）。

2、核心優勢：單管槽大面積三層聯體萬能結構模塊，具有完全絕熱、平衡水阻力、地板防潮、減震隔音、消除熱揮發非環保隱患、散熱量高達146W、抗壓強度250Kpa（25噸/㎡）等獨特優勢，采用簡易施工三步驟工藝，可完全根除地板響聲和晃動隱患，這是目前技術完備的干式水地暖模塊，是登陸央視訪談的節能水地暖技術！

3、應用場合：適合表面直接鋪設地板的臥室、餐客廳、辦公室等高效地暖場合。

4、模塊技術特點

1）鋁板層和保溫層之間設有隔熱反射層，即防腐型地暖反射布，既消除了擠塑板直接受熱揮發的非環保隱患，又大幅提高了地暖熱反射率和導熱速度。
    2）模塊自帶彎頭，為單管雙S管槽結構，適合單S或雙S布管，施工非常簡便。
    3）具有專利技術的內凹U型管槽，能夠鎖住地暖管，保證地暖系統穩定運行，管槽間距有10cm、15cm和20cm等，滿足不同地暖場合安裝使用。
    4）環保模塊基材抗壓強度高，壓縮強度可達250kg以上，可以承擔各種家居重物。
    5）具有隔音降噪性能，使家居不受外界的干擾和影響他人。
    6）優越的保溫隔熱性能：模塊擠塑板導系數小于0.03w/m.k，在70%的相對濕度下使用幾十年后其保溫性能仍能在80%以上，減少了向下傳熱損失。
    7）優良的防潮防霉性能：具有緊密的閉孔式蜂窩結構和極佳的抗水蒸汽滲透性能，吸水率比普通聚苯乙烯板要小10倍左右，有效地防止濕氣的滲透。
    8）優良的環保性能：不易揮發分解、霉變，具有良好的耐腐蝕性能，是新型的環保型產品。

5、環保型干式地暖模塊系統的功能特點

1）不占層高和空間：無需豆石水泥回填，總成厚度僅5cm，不額外增加層高，室內空間不壓抑。而濕式地暖必須回填，總成厚度10.5cm。
    2）升溫快溫度高：模塊上方直接鋪地板，沒有水泥層阻熱，且鋁板導熱快、散熱面積大，可同時發揮熱輻射、傳導、對流三種傳導方式，升溫時間僅30分鐘左右，而普通濕式地暖升溫時間一般需要6-8小時。相同水溫下可提高地面溫度5℃，房間提高3℃，消除地板區不夠熱的隱患。

3）節能省錢：模塊材料絕熱保溫性能好，向下傳熱損失僅3%左右，比濕式地暖減少約25%熱損失；升溫快即開即熱，白天上班可關地暖12小時不影響晚上采暖，行為節能50%左右。平均比普通濕式地暖節能至少40%以上。

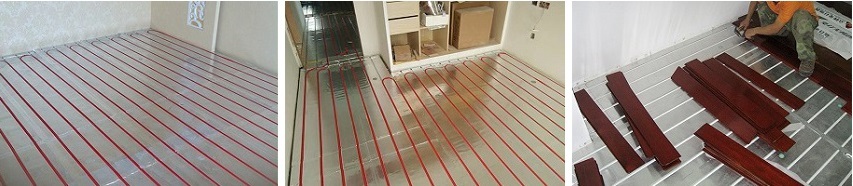

    4）施工簡便：采用干式地暖模塊簡易施工三步驟，省去了傳統地暖混泥土澆注層，采用純鋁板內凹U槽結構方便嵌管，簡化了傳統多層復合繁瑣安裝工藝，在鋪設地板前一天進場，1-2天即可安裝完成，快捷簡便即裝即用。

5）多功能：除冬季地暖外，還提升了地面保冷保溫性、讓夏季空調更涼爽，平時保護地板家具防潮防霉變，為樓板減震隔音，提高地面舒適腳感等多項功能，一年365天都能用！

二、環保地磚型平板干式地暖模塊

產品名稱：環保地磚型平板干式地暖模塊

產品編碼：TZ2060

供貨規格：TZ20-600-1800

外觀尺寸：長1800寬600厚20

專利號：ZL202020589219.0

產品品牌：天脈遠紅

1、結構簡要：采用天脈防腐型專利地暖反射布和高密度環保擠塑板復合而成，單塊面積1.08平方，模塊厚度2cm（專利號：ZL202020589219.0）。

2、核心優勢：具有高抗壓、抗水泥腐蝕和抗水溶解三大核心優勢。施工便捷，減少傳統濕式地暖鋪設反射膜工序，對地面平整度沒有要求。

3、應用場合：適合于小面積貼磚的衛生間防水地暖。
